دقة القالب: خطأ 01 مم؟ مستحيل!

قد يبدو خطأ القالب بمقدار 0.1 مم صغيرًا في الرسم. في الإنتاج، يمكن تغيير ملاءمة الجزء، أو سمك الجدار، أو المسودة، أو الفلاش، أو أداء التجميع. لقد رأيت هذه المشكلة تظهر عندما يكون التجويف بعيدًا قليلاً عن موضعه، أو عندما يتحرك القلب أثناء المعالجة، أو عندما يركز الفحص على الجزء الأخير فقط. تبدأ الاستجابة الصحيحة قبل وصول القالب إلى آلة الحقن. أقوم بمراجعة رسم المنتج والنموذج ثلاثي الأبعاد وبيانات المواد وملاحظات التسامح معًا. لا يمكن الحكم على البعد من خلال عدده وحده. وظيفتها مهمة. قد يكون الاختلاف بمقدار 0.1 مم على السطح الخارجي مقبولاً لجزء واحد، في حين أن نفس الاختلاف في ميزة الملاءمة المفاجئة قد يسبب مشكلة في التجميع. تتضمن عملية دقة القالب الخاصة بي عدة نقاط تفتيش. 1. قم بمراجعة التصميم قبل التصنيع ** أتحقق من المناطق التي غالبًا ما تسبب مشاكل: - سمك الجدار والانكماش المحتمل - محاذاة القلب والتجويف - موضع خط الفصل - مواقع مسامير القاذف - حركة الشريحة والرافعة - زوايا السحب - الثقوب الحرجة والأضلاع والمشابك وأسطح الختم - اختيار الفولاذ والتآكل المتوقع إذا بدا من الصعب الاحتفاظ بالتسامح، فإنني أثير القلق قبل قطع الفولاذ. عادة ما يكون تعديل التصميم في هذه المرحلة أسهل من إدارة تغيير القالب بعد بدء الإنتاج. **2. ضع خطة قياس واضحة لا يحتاج كل البعد إلى طريقة الفحص نفسها. أقوم بفصل ميزات القالب إلى ثلاث مجموعات: - الأبعاد الحرجة المرتبطة بالملاءمة أو الوظيفة - الأبعاد المهمة المرتبطة بالمظهر أو التجميع - الأبعاد العامة ذات التسامح الأوسع بالنسبة للمناطق الحرجة، قد أستخدم آلة قياس إحداثيات، أو فحص بصري، أو مقياس ارتفاع، أو جهاز فحص مخصص. تعتمد الطريقة على شكل الجزء والتسامح المطلوب. وهذا يمنع حدوث خطأ شائع: استخدام الفرجار الأساسي للحكم على ميزة تتطلب طريقة قياس أكثر تحكمًا. 3. التحقق من الفولاذ والمكونات أثناء المعالجة يمكن للقالب أن يغادر مرحلة التصميم بالبيانات الصحيحة ويستمر في حدوث خطأ أثناء المعالجة. يمكن أن يؤثر تآكل الأدوات والحرارة ومعايرة الماكينة وقوة التثبيت والإزاحات غير الصحيحة على النتيجة. أفضل فحص المدخلات الرئيسية وأقسام التجويف قبل التجميع النهائي. يكون التصحيح البسيط أسهل عندما لا تزال الميزة قابلة للوصول. قد يؤدي الانتظار حتى يتم تجميع القالب بالكامل إلى زيادة أعمال الإصلاح وتمديد الجدول الزمني للتجربة. 4. فحص القالب المُجمَّع بعد التجميع، أتحقق مما يلي: - محاذاة القلب والتجويف - اتصال خط الفراق - حركة الشريحة والرافعة - عودة القاذف - حالة قناة التبريد - إدخال المقاعد - تثبيت الأسطح وتحديد موقعها كما يتم فحص القالب أيضًا في ظل ظروف التشغيل حيثما أمكن ذلك. قد يظهر القالب صحيحًا على المقعد ولكنه يظهر عدم تطابق بعد التسخين أو التثبيت أو الحركة المتكررة. 5. التحقق من صحة الأجزاء التجريبية يعد فحص القالب جزءًا واحدًا فقط من العملية. أقوم أيضًا بتفقد الأجزاء التجريبية الأولى. والمثال العملي هو الغلاف البلاستيكي المزود بأربعة مشابك سهلة التركيب. قد تظل أبعاد القالب ضمن التسامح العام، إلا أن التحول بمقدار 0.1 مم في مشبك واحد يمكن أن يجعل إغلاق الغلاف صعبًا. قد يظهر الجزء أيضًا علامات ضغط غير متساوية بعد التجميع. يمكن أن يساعد قياس موضع المقطع والتحقق من قوة الإغلاق ومقارنة النتيجة بالنموذج ثلاثي الأبعاد في تحديد المصدر. ولهذا السبب لا أحكم على جودة القالب من المظهر وحده. يجب أن يؤدي الجزء وظيفته المقصودة. 6. الاحتفاظ بسجلات الفحص أقوم بتسجيل الأبعاد الرئيسية وأدوات القياس وتاريخ التصحيح ونتائج التجارب. تساعد هذه السجلات فريق الإنتاج على فهم ما الذي تغير ولماذا. كما أنها تدعم الصيانة اللاحقة. إذا تطور القالب بعد الاستخدام الممتد، فيمكن للفريق مقارنة البيانات الحالية مع القياسات السابقة بدلاً من الاعتماد فقط على الحكم البصري. الخطأ بمقدار 0.1 مم لا يعد فشلًا تلقائيًا. يعتمد تأثيره على الميزة والمواد ووظيفة المنتج والتسامح المعتمد. توفر الرسومات الواضحة وأدوات الفحص المناسبة والآلات الخاضعة للرقابة والتحقق من صحة الأجزاء التجريبية طريقة أفضل لإدارة المخاطر. عندما أقوم بمراجعة مشروع العفن، أركز على السؤال الكامن وراء البعد: ما الذي يتحكم فيه هذا القياس؟ الملاءمة أو الختم أو الحركة أو المظهر أو استقرار الإنتاج؟ تعمل هذه الإجابة على توجيه طريقة الفحص وتساعد على منع تحول أخطاء العفن الصغيرة إلى مشاكل إنتاج أكبر.

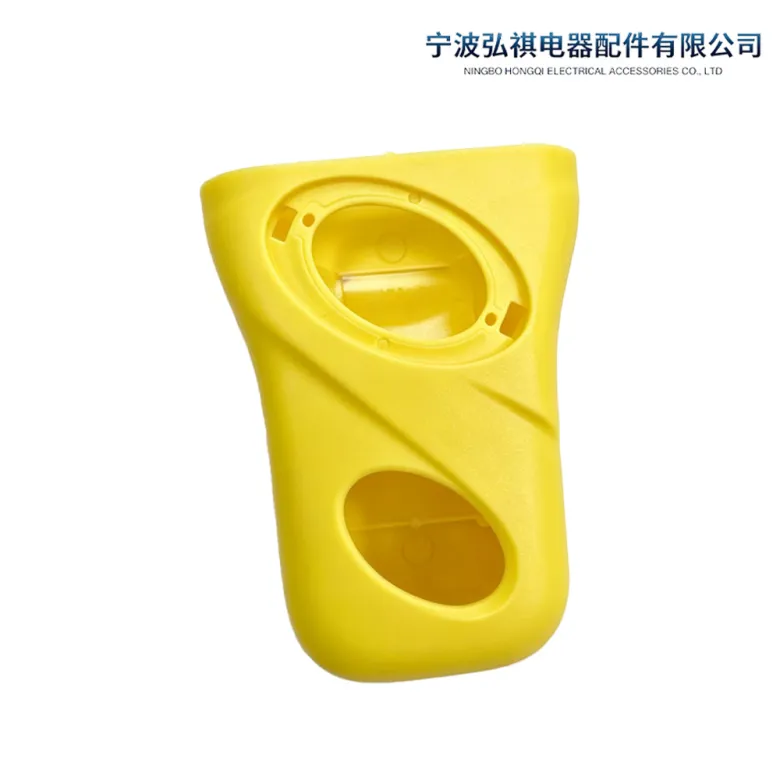

يمكن للجزء المصبوب أن يبدو بسيطًا في الرسم ولكنه لا يزال يسبب مشاكل أثناء الإنتاج. قد يؤدي عدم تطابق بسيط في خط الفراق إلى ترك وميض. يمكن أن يتسبب تخطيط التبريد السيئ في حدوث تزييف. قد لا يتطابق تشطيب السطح الذي يبدو جيدًا على القالب مع المنتج النهائي بعد الدورات المتكررة. لقد رأيت هذه المشكلات تحول التصميم العملي إلى تأخير إنتاج مكلف. تساعد القوالب الدقيقة على تقليل هذه المخاطر من خلال دمج فحوصات التصميم والتصنيع والاختبار والإنتاج في عملية واحدة واضحة. يبدأ العمل بتصميم المنتج. أقوم بمراجعة هندسة الجزء، وسمك الجدار، وزوايا المسودة، والقطع السفلية، واختيار المواد، وحجم الإنتاج المتوقع. تؤثر هذه التفاصيل على هيكل القالب ونوع الفولاذ والإدخالات والمجاري والبوابات وقنوات التبريد المطلوبة. قد يحتاج الجزء ذو الأضلاع العميقة إلى منزلقات أو رافعات. قد يحتاج المنتج ذو السطح الخارجي المرئي إلى وضع البوابة وتلميعها بعناية. قد يتطلب المشروع كبير الحجم مواد قوالب أقوى وأجزاء تآكل قابلة للاستبدال. عندما يتم فحص هذه النقاط مبكرًا، يعتمد تصميم القالب على الاستخدام الفعلي للجزء بدلاً من شكله على الشاشة فقط. تعتمد دقة القالب أيضًا على التشغيل المستقر. لكل من الآلات CNC، وEDM، وقطع الأسلاك، والتركيب اليدوي دور. أستخدم الطريقة المناسبة لكل ميزة بدلاً من معالجة كل منطقة بنفس الطريقة. تحتاج الأبعاد الضيقة إلى تصنيع وفحص يتم التحكم فيه. قد تتطلب الزوايا الدقيقة، والتجويفات العميقة، وميزات القاذف الصغيرة تركيبًا إضافيًا بعد التشغيل الآلي. الهدف ليس إضافة التعقيد. الهدف هو الحفاظ على عمل كل جزء من القالب معًا. مثال بسيط يأتي من السكن المصبوب بالحقن. أظهرت التجربة الأولى وميضًا رفيعًا بالقرب من إحدى الزوايا. كان حجم التجويف الرئيسي صحيحًا، لكن منطقة الإغلاق لم تكن تدعم سطح القالب بالتساوي. بعد التحقق من نقاط الاتصال، قام فريق التركيب بتعديل منطقة الإغلاق وتحسين الدعم حول الزاوية. أنتجت التجربة التالية حافة أنظف وقللت من الحاجة إلى التشذيب اليدوي. يأتي هذا النوع من النتائج من الفحص والتعديل، وليس من الوعد بأن كل قالب سيعمل دون اختبار. التبريد هو جزء آخر أهتم به كثيرًا. يمكن أن يؤدي التبريد غير المتساوي إلى اختلافات في الانكماش، والتزييف، وعلامات الغرق، وأوقات دورة أطول. يجب أن تتبع قنوات التبريد شكل وسمك المنتج حيث يسمح هيكل القالب بذلك. غالبًا ما تحتاج المناطق ذات الجدران السميكة إلى دعم تبريد أكثر من الأقسام الرقيقة. بالنسبة للغطاء الكبير، يمكن أن يساعد تخطيط التبريد المتوازن الجزء على ترك القالب بشكل أكثر استقرارًا. لا تزال النتيجة الدقيقة تعتمد على الراتنج وإعدادات الماكينة ودرجة حرارة القالب وظروف الإنتاج. لا يمكن للقالب أن يحل كل مشكلة معالجة بمفرده. عادةً ما يتبع مشروع القالب العملي الخطوات التالية: - مراجعة رسم المنتج والملف ثلاثي الأبعاد - التحقق من المسودة وسمك الجدار والقطع السفلية وخطوط الفراق - حدد هيكل القالب والمواد المناسبة - تخطيط البوابات والمجاري والقاذفات وقنوات التبريد - تأكيد الأبعاد الحرجة قبل التصنيع - تشكيل مكونات القالب - ملاءمة القالب وفحصه - إجراء تجربة باستخدام المادة المستهدفة - تسجيل العيوب وضبط القالب أو العملية - تأكيد أبعاد العينة ومظهرها. يوفر الاختبار التجريبي معلومات مفيدة لا يمكن أن يوفرها الرسم. فهو يوضح كيف تملأ المادة التجويف، حيث قد ينحصر الهواء، وما إذا كان الجزء يتحرر بسلاسة، وكيف يتصرف المنتج بعد التبريد. أوصي أيضًا بالاحتفاظ بسجلات الفحص للأبعاد الرئيسية. تعمل هذه السجلات على تسهيل الاتصال بين صانع القوالب ومهندس المنتج وفريق الإنتاج. عندما تكون هناك حاجة إلى التغيير، يمكن للجميع الرجوع إلى نفس البيانات. التواصل الواضح له تأثير مباشر على نتائج العفن. يجب على فريق المشروع التأكد من درجة المواد، وتشطيب السطح، ونطاق التسامح، والإنتاج المتوقع، ونوع الماكينة، وطريقة الموافقة على العينة قبل بدء الإنتاج. يمكن أن يؤثر أي تغيير بسيط في الراتنج أو سمك المنتج على التعبئة والانكماش، لذلك يجب تسجيله بدلاً من تمريره بشكل غير رسمي. لا يتم الحكم على القوالب الدقيقة من خلال المظهر وحده. وتظهر قيمتها في أبعاد الأجزاء المستقرة، والإخراج السلس، والدورات المتكررة، والصيانة التي يمكن التحكم فيها، وعدد أقل من التصحيحات التي يمكن تجنبها أثناء الإنتاج. أرى صنع القالب كعملية للتحكم في العديد من التفاصيل الصغيرة. التصميم الجيد يدعم التصنيع الجيد. الآلات الجيدة تدعم التركيب الموثوق. يقوم الاختبار بربط القالب بظروف الإنتاج الفعلية. عندما يتم فحص كل مرحلة باستخدام البيانات العملية، فإن القالب لديه فرصة أفضل لإنتاج أجزاء متسقة ودعم عملية تصنيع أكثر سلاسة.

عندما يكون القالب بعيدًا قليلاً، نادرًا ما تظل المشكلة صغيرة. يمكن أن يؤدي عدم التطابق في خط الفراق إلى إنشاء وميض. يمكن أن يترك التشطيب الرديء للتجويف علامات مرئية. قد يؤثر خطأ بسيط في موضع الإدخال على التجميع أو الختم أو وزن المنتج. لقد رأيت المشاريع تضيع الوقت لأن القالب بدا مقبولاً في الرسم ولكنه فشل أثناء الإنتاج التجريبي. لم تكن المشكلة دائمًا هي الآلة. غالبًا ما كان السبب هو التفاوتات غير الواضحة، أو بيانات المنتج غير المكتملة، أو تغيير التصميم الذي لم تتم مشاركته مع كل فريق. تبدأ دقة القالب قبل قطع الفولاذ. ### أبدأ ببيانات المنتج الواضحة وأقوم بمراجعة النموذج ثلاثي الأبعاد والرسم ثنائي الأبعاد ومعلومات المواد ومعدل الانكماش ومتطلبات السطح وهدف الإنتاج. أقوم أيضًا بالتحقق من المناطق التي يمكن أن تسبب مخاطر: - خطوط الفصل - مواقع القاذف - الشرائح والرافعات - مواضع الإدخال - سمك الجدار - زوايا المسودة - قنوات التبريد - نقاط التجميع الحرجة لا يمكن أن يكون القالب أكثر دقة من المعلومات المستخدمة في بنائه. عندما لا يتم تعريف البعد، أطلب التأكيد بدلاً من القيام بافتراض خفي. ### أفصل بين الأبعاد الحرجة والعامة. لا يحتاج كل بُعد إلى نفس مستوى التحكم. قد يحتاج سطح الختم أو فتحة الموصل أو ميزة الملاءمة المفاجئة أو فتحة تحديد الموقع إلى تحكم أكثر إحكامًا من السطح الخارجي غير الوظيفي. أقوم بوضع علامة على هذه المناطق أثناء مراجعة التصميم حتى يفهم صانع الأدوات وفريق التفتيش المجالات الأكثر أهمية للدقة. يساعد هذا الأسلوب في التحكم في التكلفة ويقلل من العمل غير الضروري. الهدف ليس تطبيق تسامح واحد على كل ميزة. الهدف هو حماية الميزات التي تؤثر على الوظيفة والمظهر والتجميع. ### أتحقق من تصميم القالب قبل التصنيع يمكن أن تكشف مراجعة التصميم عن المشكلات التي يصعب تصحيحها بعد قطع الفولاذ. أتحقق من: - سمك الفولاذ - قوة الإدخال - إخراج الجزء - توازن التبريد - حركة المنزلق - أوضاع التهوية - الوصول إلى الأدوات - المناطق المعرضة للتآكل - الوصول إلى الصيانة على سبيل المثال، قد يتسبب الضلع العميق ذو السحب المحدود في ظهور علامات طرد أو تشوه الجزء. قد تؤدي قناة التبريد الموضوعة بالقرب من جدار التجويف إلى إنشاء منطقة ضعيفة في القالب. يمكن معالجة هذه المشكلات بسهولة أكبر أثناء التصميم مقارنة بالإنتاج. ### أستخدم معدات مناسبة لكل ميزة. قد تحتاج قواعد القالب الكبيرة، وإدخالات التجاويف، والأقطاب الكهربائية، والمكونات الدقيقة الصغيرة إلى طرق تصنيع مختلفة. يمكن للتصنيع باستخدام الحاسب الآلي التعامل مع العديد من الأسطح التجويفية والأساسية. يمكن أن يدعم قطع الأسلاك العمل الدقيق على بعض المدخلات ومناطق الإغلاق. يمكن أن يساعد EDM في إنتاج ميزات عميقة أو ضيقة يصعب تصنيعها باستخدام أداة القطع. يعتمد اختيار الماكينة على الهندسة والمواد والتسامح ومتطلبات السطح وخطة الإنتاج. إن استخدام نفس الطريقة لكل ميزة لا يؤدي دائمًا إلى أفضل النتائج. ### أتحكم في حركة الفولاذ أثناء التصنيع يمكن أن يتحرك فولاذ الأدوات عند تحرير الضغط أثناء القطع أو المعالجة الحرارية أو التلميع. قد تؤثر هذه الحركة على حجم التجويف ومحاذاة الإدراج. بالنسبة للمشاريع ذات الأبعاد المطلوبة، أخطط لخطوات التصنيع وفقًا لحالة الفولاذ. كل من الآلات الخام، وتخفيف الضغط، وشبه التشطيب، والمعالجة الحرارية، والتشطيب، والتلميع لها دور. التسلسل مهم أيضا. قد تؤدي إزالة الكثير من المواد من أحد الجوانب إلى حدوث تشويه. إن ترك كمية مناسبة للتشطيب اللاحق يمنح صانع الأدوات مزيدًا من التحكم. ### أفحص أكثر من المظهر النهائي. قد يبدو القالب سلسًا ونظيفًا مع وجود مشكلة في الأبعاد. أستخدم سجلات الفحص للتحقق من المجالات الرئيسية مثل: - أبعاد التجويف والقلب - محاذاة الإدخال - ملاءمة خط الفراق - أسطح الإغلاق - مواضع الفتحات - مواقع دبوس القاذف - حركة شريط التمرير والرافعة - تشطيب السطح للحصول على ميزات الدقة، يمكن لآلة قياس الإحداثيات مقارنة النتيجة المقاسة ببيانات CAD المعتمدة. يجب أن تتطابق طريقة الفحص مع التسامح ووظيفة الميزة. يكون التقرير مفيدًا عندما يوضح ما تم قياسه، وكيف تم قياسه، وما إذا كانت النتيجة تلبي المتطلبات المتفق عليها. ### أتعامل مع القوالب التجريبية كجزء من التحكم في الدقة. لا يتم الانتهاء من القالب عند انتهاء المعالجة الآلية. يوضح القالب التجريبي كيف تتصرف الأداة مع المواد المحددة والجهاز وإعدادات العملية وظروف التبريد. أثناء التجربة، أتحقق من: - أبعاد الجزء - الفلاش - اللقطات القصيرة - علامات الحوض - خطوط اللحام - علامات الطرد - صفحة الاعوجاج - توازن البوابة - سلوك الدورة يمكن أن يتسبب انكماش المادة في اختلاف الجزء المصبوب عن البعد الفولاذي. قد يختلف قياس الجزء بعد التبريد. ولهذا السبب يجب مراجعة فحص القالب وفحص الأجزاء المقولبة معًا. والمثال العملي هو غلاف الموصل الذي يحتوي على عدة نقاط ملائمة. قد تكون أبعاد التجويف ضمن النطاق المتفق عليه، ومع ذلك قد يكون من الصعب تجميع الجزء النهائي. يمكن أن يكون السبب هو الانكماش أو عدم توازن التبريد أو مشكلة صغيرة في المحاذاة بين القلب والتجويف. يساعد فحص الجزء أثناء عملية التشكيل التجريبي في تحديد المصدر الحقيقي بدلاً من تغيير القالب دون وجود أدلة كافية. ### أبقي التواصل مرتبطًا بمعلومات قابلة للقياس. يمكن أن تفقد الدقة عندما يعتمد المشروع على تعليقات عامة مثل "اجعله أكثر إحكامًا" أو "تحسين الملاءمة". أفضّل المعلومات القابلة للقياس: - ما هي الميزة التي بها مشكلة؟ - ما هي القيمة المقاسة؟ - ما هو النطاق المستهدف؟ - ما هي العينة التي تم استخدامها؟ - ما هي إعدادات المواد والعملية التي تم تطبيقها؟ - ما هو التغيير المطلوب؟ وهذا يجعل المناقشة الفنية أسهل للمصمم وصانع الأدوات والمفتش وفريق الإنتاج. كما أنه يقلل من التصحيحات المتكررة الناجمة عن تفسيرات مختلفة. ### أخطط للتكرار، وليس مجرد عينة واحدة جيدة. قد ينتج القالب عينة واحدة مقبولة ولا يزال يواجه مشكلة في الاستقرار على المدى الطويل. يمكن أن يؤثر التآكل وضعف التبريد والإدخالات الضعيفة وصعوبة الوصول إلى الصيانة على الإنتاج اللاحق. أقوم بمراجعة ما إذا كان من الممكن الحفاظ على القالب دون الإضرار بالأسطح الحرجة. إن الإدخالات القابلة للاستبدال، واختيار الفولاذ المناسب، والتبريد المتوازن، ونقاط الفحص الواضحة يمكن أن تدعم إنتاجًا أكثر استقرارًا. وجهة نظري بسيطة: دقة القالب ليست مقياسًا واحدًا. إنها نتيجة للبيانات الواضحة، والتصنيع المتحكم فيه، والفحص الدقيق، والعملية التجريبية التي تربط القالب بالجزء النهائي. عندما يتم التعامل مع هذه الخطوات معًا، يكون للمشروع فرصة أفضل لتلبية احتياجاته الوظيفية والمظهرية دون الاعتماد على التخمين. لا أعدك بنتيجة دون مراجعة متطلبات المنتج والعفن. أقوم ببناء خطة الدقة حول ميزات قابلة للقياس وعمليات مناسبة وأدلة من الفحص.

يمكن أن يؤثر خطأ القالب بمقدار 0.1 مم على تجميع الأجزاء وجودة السطح واستقرار الإنتاج. قد يؤدي عدم التطابق البسيط في قلب القالب أو التجويف أو شريط التمرير أو نظام القاذف إلى حدوث وميض أو لقطات قصيرة أو جدران غير مستوية أو أجزاء غير مناسبة. أتعامل مع دقة القالب كعملية، وليست نتيجة فحص نهائية. هدفنا هو الحفاظ على أبعاد القالب الرئيسية في حدود 0.1 مم، بناءً على الرسم والمواد والهيكل وطريقة الفحص المتفق عليها مع العميل. ### ابدأ بتصميم قالب واضح تبدأ العديد من مشكلات الدقة قبل التصنيع. أقوم بمراجعة الرسم ثنائي الأبعاد والنموذج ثلاثي الأبعاد وخط الفراق وزاوية المسودة وسمك الجدار ومعدل الانكماش واتجاه الطرد قبل إصدار تصميم القالب. يجب أن يتطابق هيكل القالب مع وظيفة الجزء. على سبيل المثال، قد يحتاج غلاف الموصل إلى تحكم أكثر إحكامًا حول المسامير والفتحات مقارنة بسطحه التجميلي الخارجي. تتحقق مراجعة التصميم من: - الأبعاد الحرجة والتسامح المسموح به - انكماش الأجزاء بناءً على البلاستيك المحدد - محاذاة القلب والتجويف - حركة المنزلق والرافعة - تصميم دبوس القاذف - موضع قناة التبريد - درجة الفولاذ وصلابته - المناطق التي تحتاج إلى إدخالات قابلة للاستبدال، أقوم بتحديد الأبعاد التي تؤثر على التجميع أو الوظيفة. تحظى هذه الأبعاد باهتمام فحص أكبر من المناطق ذات نطاق التسامح الأوسع. ### استخدام الفولاذ المناسب والتصنيع المستقر يمكن أن تؤثر حالة الفولاذ على حجم القالب النهائي. نقوم بالتحقق من شهادة المواد وفحص الكتلة الفولاذية قبل القطع. إذا كانت الكتلة تحتوي على إجهاد زائد، فقد تؤدي المعالجة الآلية إلى تحرير هذا الضغط وتسبب الحركة. قد تشمل عملية التصنيع لدينا ما يلي: - التصنيع الخام باستخدام الحاسب الآلي - تخفيف الضغط عند الحاجة - التشطيب شبه النهائي - المعالجة الحرارية لمكونات مختارة - الطحن الدقيق - قطع الأسلاك أو EDM للميزات الصغيرة - التركيب النهائي والتلميع تزيل كل عملية كمية مختلفة من المواد. لا أعتمد على خطوة تصنيع واحدة لإنشاء الحجم النهائي. التصنيع الخام يترك ما يكفي من المواد لتصحيح لاحق، في حين يتم التحكم في نصف التشطيب والتشطيب بخطوات قطع أصغر. بالنسبة لإدخال القالب بالحجم المستهدف 80.00 مم، قد تترك خطة المعالجة بدلًا صغيرًا بعد القطع الخشن. يؤدي تمرير التشطيب بعد ذلك إلى تقريب الإدخال من حجم الرسم. يمكن للطحن أو EDM تصحيح مناطق معينة دون تغيير المكون بالكامل. ### التحكم في القياس أثناء المعالجة، الانتظار حتى نهاية المعالجة يمكن أن يجعل التصحيحات أكثر صعوبة. أفضل قياس المجالات الرئيسية أثناء الإنتاج. قد تتضمن نقاط الفحص ما يلي: - الطول والعرض والارتفاع للإدخال - عمق التجويف - الارتفاع الأساسي - موضع الثقب - محاذاة جلبة الدبوس والدليل - سير المنزلق - استواء سطح الفراق - موضع فتحة القاذف يمكن لآلة قياس الإحداثيات مقارنة الجزء المُشكَّل آليًا بالنموذج ثلاثي الأبعاد. تعتبر الفرجار والميكرومتر مفيدة للعديد من الأبعاد، بينما تدعم مقاييس الارتفاع ومقاييس الدبوس والأدوات الأخرى عمليات فحص محددة. يجب أن تتطابق أداة الفحص مع الميزة. لا ينبغي الحكم على الثقب الصغير إلا باستخدام الفرجار للأغراض العامة. تؤثر دقة الأداة وحالة المعايرة ودرجة الحرارة وموضع القياس على النتيجة. ### حافظ على ثبات درجة الحرارة وظروف القياس. يتغير حجم الفولاذ عندما تتغير درجة الحرارة. قد يكون الفرق صغيرًا، لكنه مهم عندما يكون التسامح ضيقًا. أسمح للمكونات بالوصول إلى درجة حرارة ثابتة في ورشة العمل قبل القياس الدقيق. لا ينبغي أن تحتوي غرفة القياس ومنطقة الماكينة ومنطقة الفحص على تغيرات كبيرة في درجات الحرارة. يجب أيضًا أن تكون الأجزاء نظيفة وخالية من الزيوت والغبار والرقائق. يجب أن يتضمن سجل القياس ما يلي: - رقم الجزء أو الإدخال - مراجعة الرسم - البعد المُقاس - أداة الفحص - تاريخ الفحص - المشغل - حالة النتيجة والقبول يساعد هذا السجل في تتبع مصدر المشكلة عندما يتغير البعد أثناء التركيب اللاحق. ### مطابقة بيانات الانكماش مع المادة الفعلية إن انكماش البلاستيك ليس هو نفسه بالنسبة لكل المواد. يمكن أن يتغير مع درجة الراتنج، ومحتوى الألياف الزجاجية، ودرجة حرارة القالب، وضغط الحقن، ووقت التثبيت، ووقت التبريد. بالنسبة لجزء النايلون المملوء بالزجاج، قد يختلف الانكماش بين اتجاه التدفق واتجاه التدفق المتقاطع. قد ينتج القالب الذي يعتمد فقط على قيمة مادية عامة جزءًا قريبًا في اتجاه واحد وتسامحًا خارجيًا في اتجاه آخر. أقوم بمراجعة ورقة بيانات المواد واستخدام نتائج التجربة لضبط القالب عند الحاجة. يجب أن يتضمن تقرير التجربة ما يلي: - اسم الراتنج ودرجته - حالة تجفيف المادة - إعدادات الماكينة - درجة حرارة القالب - ضغط الحقن - ضغط الإمساك والوقت - وقت التبريد - أبعاد الجزء - العيوب البصرية وهذا يخلق رابطًا مفيدًا بين أبعاد القالب ونتائج الأجزاء المصبوبة. ### التحقق من المحاذاة قبل تجربة القالب يمكن أن يحتوي القالب على مكونات مُشكَّلة بشكل صحيح ولا يزال ينتج أخطاء إذا لم تتم محاذاة المكونات أثناء الإغلاق. قبل التجربة الأولى، أتحقق مما يلي: - دبابيس التوجيه وبطانات التوجيه - اتصال خط الفراق - إزاحة القلب والتجويف - خلوص المنزلق والرافعة - حركة لوحة القاذف - التبريد وتسرب الماء - عملية فتح وإغلاق القالب - تشديد المسمار وملامسة لوحة الدعم يمكن أن تظهر المطابقة الزرقاء أو فحوصات الاتصال تلامسًا غير متساوٍ على سطح الفراق. قد تؤدي النقطة المرتفعة الصغيرة إلى إنشاء وميض بعد وضع القالب تحت ضغط الحقن. آلة المحاكمة مهمة أيضًا. يجب تثبيت القالب على آلة ذات قوة تثبيت مناسبة وحجم اللوح وموضع الفوهة وظروف الحقن. ### استخدام الأجزاء التجريبية كدليل قياس تقرير فحص القالب وحده لا يؤكد الحجم النهائي للجزء البلاستيكي. أقوم بقياس الأجزاء التجريبية بعد أن تكون عملية التشكيل مستقرة. للحصول على غلاف موصل دقيق، قد أقوم بفحص: - الطول والعرض الإجماليان - حجم الفتحة - موضع الدبوس - سماكة الجدار - التسطيح - ملاءمة التجميع - وميض حول خط الفصل - التواء بعد التبريد. يجب أخذ العينة بعد وصول الجهاز إلى ظروف مستقرة، وليس من اللقطات القليلة الأولى. توفر عدة أجزاء من نقاط مختلفة في التشغيل رؤية أفضل لتغير العملية. عندما يكون الجزء خارج نطاق التسامح، أقوم بفصل الأسباب المحتملة: 1. خطأ في أبعاد القالب 2. اختلاف انكماش المادة 3. اختلاف معلمة القالب 4. تبريد الجزء أو تشوه الطرد 5. خطأ في طريقة القياس وهذا يمنع تعديل القالب غير الضروري. ### تصحيح السبب، وليس العرض فقط. إذا كان الجزء صغيرًا جدًا بمقدار 0.08 مم، فإن إزالة الفولاذ قد لا تحل المشكلة إذا كان السبب الحقيقي هو الانكماش المفرط أو التبريد غير المتساوي. أقوم بمقارنة قياس القالب وقياس الأجزاء وبيانات المواد وسجل العملية قبل إجراء التغيير. قد يتضمن التصحيح: - تعديل سطح القالب المحلي - تغيير تخطيط التبريد - تحسين التهوية - مراجعة ضغط الإمساك - تغيير وقت التبريد - إعادة تشغيل شريط التمرير أو الإدخال - تحديث قيمة الانكماش في نموذج القالب يتم تسجيل كل تعديل بالحجم الأصلي والحجم المنقح والسبب ونتيجة الفحص الجديدة. ### مثال عملي احتاج أحد العملاء ذات مرة إلى غلاف بلاستيكي صغير ليناسب طرفًا معدنيًا. كان الهيكل قريبًا من حجم الرسم، لكن الجهاز لم يتمكن من الدخول بسلاسة أثناء التجميع. كان رد الفعل الأولي هو توسيع الفتحة. بعد التحقق من القالب والأجزاء التجريبية، وجدت مشكلتين. كانت الفتحة ضيقة قليلاً، وكان الجزء يحتوي على كمية صغيرة من الالتواء بالقرب من جانب القاذف. أظهر قياس القالب اختلافًا محليًا في الحجم أقل من 0.1 مم، لكن التأثير المشترك أدى إلى تغيير ملاءمة التجميع. قمنا بتعديل فتحة الإدخال بمقدار متحكم فيه، وتحسين التبريد بالقرب من المنطقة المصابة، وتغيير توقيت الطرد. تم قياس العينات الجديدة بنفس المقياس الذي يستخدمه العميل. ثم اجتاز الجزء فحص التجميع دون إنشاء خلوص إضافي في مناطق أخرى. يوضح هذا النوع من الحالات سبب عدم إمكانية الحكم على دقة القالب برقم واحد فقط. تعمل الهندسة والمواد والتبريد والطرد وطريقة القياس معًا. ### حافظ على خطة التحكم نشطة بعد الموافقة. يمكن أن تتغير دقة القالب أثناء فترات الإنتاج الطويلة بسبب التآكل أو التآكل أو التلميع المتكرر أو التلف الناتج عن الجزيئات الغريبة. أوصي بالتحقق من: - حالة خط الفصل - التجويف وتآكل القلب - خلوص شريط التمرير - حركة دبوس القاذف - عمق التهوية - أبعاد الجزء الحرجة - تدفق مياه التبريد - حالة السطح بالنسبة للقوالب عالية الاستخدام، يمكن أن يساعد جدول الصيانة المستند إلى عدد الطلقات في اكتشاف التغييرات قبل أن تؤثر على مجموعة كبيرة من الأجزاء. يتطلب الحفاظ على أخطاء القالب أقل من 0.1 مم عملية متصلة: رسومات واضحة، وفولاذ مناسب، وتصنيع آلي يمكن التحكم فيه، وقياس دقيق، وقولبة مستقرة، وتصحيحات يمكن تتبعها. لا أتعامل مع الرقم باعتباره وعدًا بالمبيعات لكل ميزة. أقوم بتحديد الأبعاد التي تحتاج إلى هذا التحكم، واختيار طريقة الفحص الصحيحة، وتأكيد النتيجة باستخدام كل من بيانات القالب والأجزاء المصبوبة.

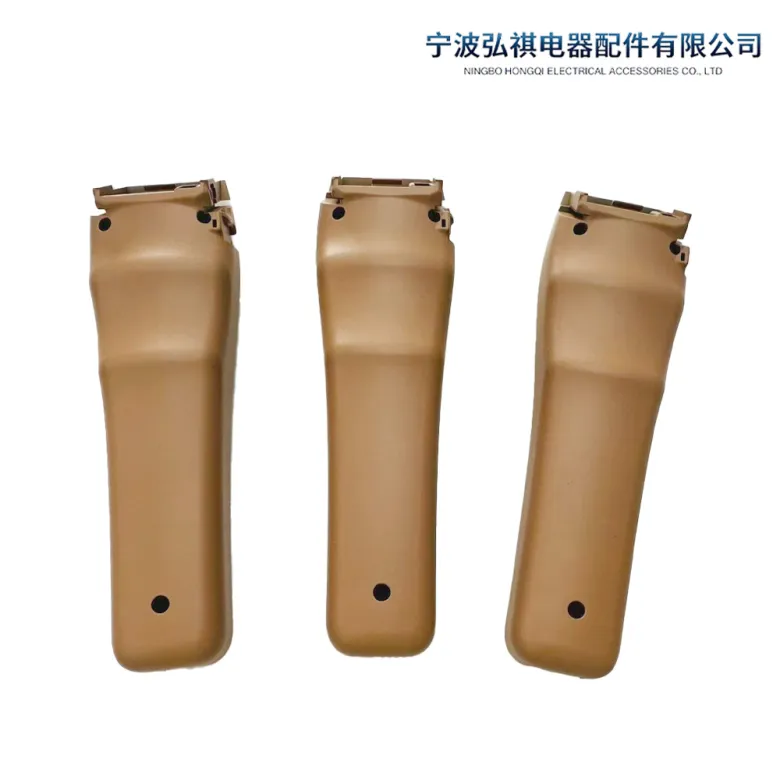

عندما يبدو الجزء المصبوب بسيطًا، فإن القالب الموجود خلفه غالبًا ما يحمل أصعب العمل. يمكن أن تؤدي الأخطاء الصغيرة في خطوط الفصل، أو قنوات التبريد، أو زوايا السحب، أو أبعاد التجويف إلى حدوث فلاش، أو علامات غرق، أو لقطات قصيرة، أو تزييف، أو أوقات دورات غير متساوية. هذه المشاكل تؤثر على أكثر من المظهر. يمكنهم إنشاء المزيد من الفرز وإعادة العمل ونفايات المواد والتأخير بين أخذ العينات والإنتاج. إنني أنظر إلى صناعة القوالب باعتبارها مهمة تتعلق بجودة المنتج، وليست مجرد مهمة تصنيع آلي. يساعد القالب الأكثر حدة على تدفق البلاستيك بطريقة يمكن التحكم فيها، وتحريره بشكل نظيف، وتكرار نفس النتيجة عبر عمليات الإنتاج. ### البدء بتصميم الأجزاء يبدأ القالب الموثوق به قبل قطع الفولاذ. أقوم بمراجعة النموذج ثلاثي الأبعاد وسمك الجدار والأضلاع والرؤوس والثقوب والأجزاء السفلية ومتطلبات السطح. قد يبدو الجزء جيدًا على الشاشة ولكنه لا يزال يسبب مشاكل أثناء الإخراج أو التعبئة. يمكن للمناطق السميكة أن تحتفظ بالحرارة لفترة أطول وتؤدي إلى ظهور علامات الحوض. الزوايا الداخلية الحادة يمكن أن تزيد من التوتر. قد تتسبب زوايا السحب الضعيفة في حدوث خدوش عندما يترك الجزء التجويف. يمكن أن تغطي مراجعة التصميم ما يلي: - زاوية المسودة لكل سطح تحرير - توازن سمك الجدار - موضع خط الفراق - موقع البوابة ونوع البوابة - وضع دبوس القاذف - تخطيط قناة التبريد - اختيار الفولاذ - متطلبات تشطيب السطح - حجم الإنتاج المتوقع أفضل حل هذه النقاط قبل بدء الأدوات. عادة ما يكون تغيير التصميم البسيط في هذه المرحلة أسهل من إدارة تغيير الفولاذ بعد التجربة الأولى. ### اختيار قالب الفولاذ بناءً على الاستخدام يعتمد الفولاذ المناسب على المادة وشكل الجزء وتشطيب السطح وكمية الإنتاج المتوقعة. قد لا يحتاج القالب المخصص لفترة إنتاج قصيرة إلى نفس المادة التي يستخدمها القالب المستخدم في النايلون المملوء بالزجاج أو الراتنج عالي الحرارة. يمكن أن تتسبب المواد البلاستيكية الكاشطة في تآكل أسطح التجويف ومناطق البوابة. قد تتطلب بعض المواد أيضًا مقاومة أفضل للتآكل. تشمل القرارات الشائعة ما يلي: - الفولاذ المقسى مسبقًا للتطبيقات العامة - الفولاذ المقسى لزيادة مقاومة التآكل - الفولاذ المقاوم للتآكل للمواد التي قد تؤثر على أسطح التجويف - معالجة سطحية خاصة لمناطق التآكل المحددة الهدف ليس اختيار الخيار الأكثر تكلفة. الهدف هو مطابقة مادة القالب مع ظروف العمل. ### دمج التبريد في العملية التبريد له تأثير مباشر على وقت الدورة واستقرار الأجزاء. يمكن أن يؤدي التبريد غير المتساوي إلى ترك منطقة واحدة من الجزء أكثر سخونة من الأخرى. قد يتسبب هذا الاختلاف في حدوث تزييف أو تغيرات في الأبعاد أو علامات مرئية. يجب أن يتبع تخطيط التبريد شكل التجويف بدلاً من استخدام نمط بسيط يتجاهل الأقسام السميكة والميزات العميقة. أقوم بمراجعة: 1. المسافة بين قنوات التبريد وأسطح التجويف 2. وصول التبريد حول الإدخالات والشرائح 3. تدفق المياه عبر كل دائرة 4. النقاط الساخنة المحتملة بالقرب من الرؤوس والأضلاع 5. الوصول إلى الصيانة للتنظيف والفحص بالنسبة للعلبة البلاستيكية، قد تحتاج المنطقة المحيطة برؤوس البراغي إلى اهتمام أكبر من الجدار الخارجي المسطح. إذا بردت هذه المنطقة ببطء، فقد تظهر على العلبة علامات غرق أو تفشل في اختبار الملاءمة حتى عندما تبدو الأبعاد الخارجية قريبة. ### التحكم في التسامح حيثما كان ذلك مهمًا لا يحتاج كل البعد إلى نفس التسامح. قد يحتاج سطح الختم أو ميزة التثبيت السريع أو مقعد التحمل أو فتحة الموصل إلى تحكم أكثر إحكامًا من السطح التجميلي المخفي. يمكن أن تؤدي معالجة كل الأبعاد بنفس الطريقة إلى زيادة وقت المعالجة دون تحسين أداء المنتج. أقوم بفصل الأبعاد إلى مجموعات عملية: - الأبعاد الوظيفية - أبعاد التجميع - الأبعاد التجميلية - الأبعاد المرجعية يساعد هذا النهج فريق العفن في تركيز أعمال الفحص على الميزات التي تؤثر على المنتج النهائي. ### استخدم تجارب العفن للعثور على السبب تعتبر التجربة الأولى مصدرًا للمعلومات. ولا ينبغي التعامل معه على أنه حدث نجاح أو فشل بسيط. أثناء أخذ العينات، أتحقق من: - وزن الجزء - الأبعاد الحرجة - لقطات فلاش وقصيرة - خطوط اللحام - علامات التدفق - علامات الحوض - صفحة الاعوجاج - علامات الطرد - وقت الدورة - حالة البوابة والعداء قد تأتي مشكلة الأبعاد من القالب، أو المادة، أو إعدادات الماكينة، أو عملية التبريد. إن تغيير عدة متغيرات في وقت واحد قد يجعل من الصعب تحديد السبب. أفضل تسجيل كل تعديل ومراجعة النتيجة قبل إجراء تغيير آخر. على سبيل المثال، قد يُظهر الغلاف الإلكتروني الرفيع صفحة ملتوية بالقرب من إحدى الزوايا. قد يكون السبب هو وجود جدار غير مستوٍ، أو موقع البوابة الذي يخلق تعبئة غير متوازنة، أو دائرة تبريد ذات تدفق ضعيف. زيادة الضغط وحده قد يؤدي إلى إخفاء الأعراض بينما يحدث وميضًا في منطقة أخرى. ### الاحتفاظ بسجلات التفتيش يجب أن تدعم بيانات التفتيش المفيدة القرارات. يمكن أن يتضمن التقرير الواضح القيمة المُقاسة، والنطاق المستهدف، وأداة الفحص، ورقم العينة، وملاحظات المشغل. تساعد الصور عندما تتعلق المشكلة بالفلاش أو العلامات السطحية أو تلف الإخراج. أنا أهتم بشدة بالأنماط المتكررة. إذا تحرك نفس البعد في اتجاه واحد عبر عدة لقطات، فقد تحتاج العملية إلى تعديل. إذا تغيرت النتائج بشكل كبير بين اللقطات، فقد تتعلق المشكلة بالتحكم في درجة الحرارة أو التثبيت أو تجفيف المواد أو ثبات العفن. ### تصميم للصيانة يحتاج القالب إلى إمكانية الوصول للتنظيف والتشحيم واستبدال الإدخال وفحص التآكل. تفاصيل الصيانة البسيطة يمكن أن تقلل من وقت التوقف عن العمل: - دوائر مياه محددة بوضوح - لوحات تآكل قابلة للاستبدال - مكونات قاذف يمكن الوصول إليها - أدوات تثبيت قياسية حيثما كان ذلك مناسبًا - إدخالات احتياطية للمناطق شديدة التآكل - نقاط تصريف لخطوط التبريد - مناطق الفحص حول البوابات والشرائح أوصي أيضًا بالحفاظ على سجل العفن. يمكن أن يُظهر السجل تواريخ التجارب وأعمال الإصلاح وعدد اللقطات وأنواع المواد وتغييرات الأبعاد. وهذا يعطي فريق الإنتاج معلومات مفيدة عندما يبدأ قالب مألوف في إنتاج نتيجة مختلفة. القالب الأفضل لا يأتي من خطوة تصنيع واحدة. إنها تأتي من قرارات مترابطة: تصميم الأجزاء، واختيار المواد، والتبريد، وتخطيط التسامح، والتحكم التجريبي، والصيانة. عندما أقوم بمراجعة مشروع قالب، أطرح سؤالاً بسيطًا: هل ستساعد هذه الأداة المنتج على البقاء ثابتًا بعد العينة الأولى؟ يحافظ هذا السؤال على التركيز على الجودة القابلة للتكرار، والإنتاج العملي، وعدد أقل من التغييرات التي يمكن تجنبها. اتصل بنا اليوم لمعرفة المزيد: 370718858@qq.com/WhatsApp +8613957497277.

روبرت مالوي - 2010 - تصميم الأجزاء البلاستيكية لقولبة الحقن جون بي بومونت - 2019 - كتيب تصميم العداء والبوابة دومينيك في روساتو دونالد في روساتو ومارلين جي روساتو - 2000 - دليل قولبة الحقن دبليو ديفيد كازمر - 2016 - هندسة تصميم قوالب الحقن مينجز ميكايلي وموهرين - 2001 - كيفية صنع قوالب الحقن المنظمة الدولية للمعايير - 2018 - البلاستيك تحديد الانكماش من ظروف القولبة والمعالجة
